日韩产品和欧美产品的区别视频,国产欧美日韩在线中文一区,亚洲国产精品一区二区手机,国产精品国产三级国av,人人妻人人爽人人澡欧美一区,午夜宅男在线永久免费观看网,亚洲一区高清无码

有機(jī)/無機(jī)納米復(fù)合材料具有良好的性能特點(diǎn)，該材料在很多領(lǐng)域應(yīng)用廣泛。近年來超疏水表面的研究逐漸成為焦點(diǎn)，現(xiàn)有報道可知超疏水表面的制備非常復(fù)雜難以大規(guī)模生產(chǎn)，據(jù)此有學(xué)者提供一種制備方法簡單，具有較好重復(fù)性，且能夠有效的把有機(jī)材料和無機(jī)材料結(jié)合起來的一種羧基化聚苯乙烯-二氧化硅復(fù)合超疏水涂層的制備方法，下面和瑞禧生物小編一起來看！

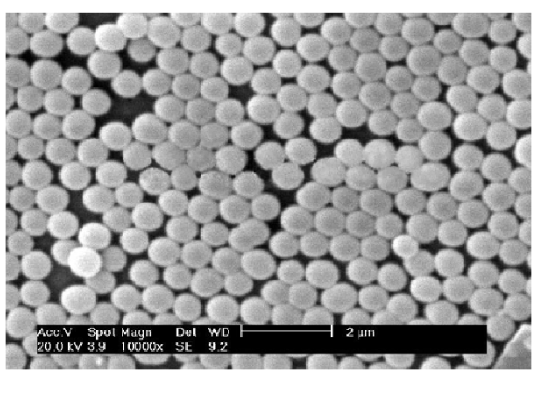

(1)聚苯乙烯種子微球的制備
將穩(wěn)定劑和蒸餾水分別加入到醇類溶劑中，室溫攪拌均勻，在通氮?dú)獾谋Ｗo(hù)下，將引發(fā)劑和苯乙烯單體分別加入到上述溶液中，在50~100°C下，反應(yīng)10~12小時，離心洗滌，制得聚苯乙烯種子微球，其中引發(fā)劑、穩(wěn)定劑、蒸餾水、苯乙烯的質(zhì)量比為1:5~10:25~30:95 ~100 ；
(2)羧基修飾的聚苯乙烯微球的制備
將步驟(1)中制備的聚苯乙烯種子微球和蒸餾水分別加入到醇類溶劑中，在通氮?dú)獗Ｗo(hù)下，再分別加入引發(fā)劑、α-甲基丙烯酸和苯乙烯，在50~100°C下，反應(yīng)20~24小時，干燥研磨成粉，制得表面帶有羧基的聚苯乙烯微球，其中引發(fā)劑、α -甲基丙烯酸、苯乙烯、聚苯乙烯種子微球、蒸餾水的質(zhì)量比為1:15~20:35~40:105~110:4250~4300 ；
(3)二氧化硅包覆聚苯乙烯粒子的制備
將步驟(2)中制備的羧基化的聚苯乙烯微球加入到醇類溶劑中，超聲分散10~30分鐘，再分別加入氨水和正硅酸乙酯，室溫攪拌下反應(yīng)20~24小時，干燥研磨成粉，得到二氧化硅包覆聚苯乙烯粒子，其中羧基化的聚苯乙烯微球、氨水和正硅酸乙酯的質(zhì)量比為1:35 ~40:50 ~55 ;` (4)乙烯基修飾的二氧化硅包覆聚苯乙烯粒子的制備
將二氧化硅包覆聚苯乙烯粒子與帶反應(yīng)性乙烯基的硅烷偶聯(lián)劑和氨水按照質(zhì)量比為1:10~15:10~15的比例分別加入到醇類溶劑中，在25~35°C下，反應(yīng)8~12小時，干燥研磨成粉，得到乙烯基修飾的二氧化硅包覆聚苯乙烯粒子；
(5)涂層溶膠的制備
將步驟(4)中制備的乙烯基修飾的二氧化硅包覆聚苯乙烯粒子和溶劑以質(zhì)量比為1:5~10的比例室溫攪拌反應(yīng)待用；
(6)在基底材料上涂膜
將步驟(5)中制備的混合溶液，通過旋涂或噴涂法均勻涂抹于基底材料表面，將其放入溫度為50~100°C的真空干燥箱中干燥10~12小時，取出后即得到羧基化聚苯乙烯-二氧化硅復(fù)合超疏水涂層。

相關(guān)內(nèi)容

載銀多孔碳聚苯乙烯微球

聚苯乙烯/超高分子量聚乙烯合金包覆多孔SiO復(fù)合微球

POSS-酞菁銅-PS微球復(fù)合聚苯乙烯材料

聚苯乙烯微球表面形成鈷金屬有機(jī)骨架

含銪聚苯乙烯微球

羧基修飾聚苯乙烯微球

醛基修飾聚苯乙烯微球

苯肼基修飾聚苯乙烯微球

磺酸基修飾聚苯乙烯微球
